Elektronische Bauteile, die nach einer definierten Funktionszeit in einer biologischen Umgebung vollständig abgebaut werden, eröffnen sowohl neuartige Anwendungen als auch Wege zur Verringerung des ökologischen Fußabdrucks.

Eine Basistechnologie für solche Bauteile ist die Herstellung von biodegradierbaren Leiterbahnen auf biodegradierbaren Substraten in Vakuumtechnologie. Diese Technologie wurde vom Fraunhofer FEP entwickelt. Ein neuartiges Anwendungsfeld für diese innovativen elektronischen Bauteile sind beispielsweise aktive medizinische Implantate, die nach Ablauf ihrer Funktionszeit vom Gewebe resorbiert werden und damit dem Patienten einen zweiten chirurgischen Eingriff ersparen.

Die Fraunhofer Gesellschaft e.V. fördert nun innerhalb eines Fraunhofer internen Programms das Verbundprojekt „bioElektron - Biodegradierbare Elektronik für aktive Implantate“ (Fördernummer MAVO 831 301). Ziel des Projektes ist die Entwicklung wesentlicher Komponenten für biodegradierbare elektronische Bauteile, die zum Beispiel in einem Implantat eingesetzt werden können.

Dies betrifft insbesondere

• Biodegradierbare Leiterbahnen
• Biodegradierbare Elektrodenkontakte für elektrische Signalableitung oder Stimulation
• Biodegradierbare Dünnschichttransistoren und Schaltungen
• Biodegradierbare Barriereschichten als Wasser- und Gasbarriere und elektrische Isolationsschichten.

Diese Systemelemente sollen monolithisch zu einem flexiblen Dünnschichtbauteil integriert werden.

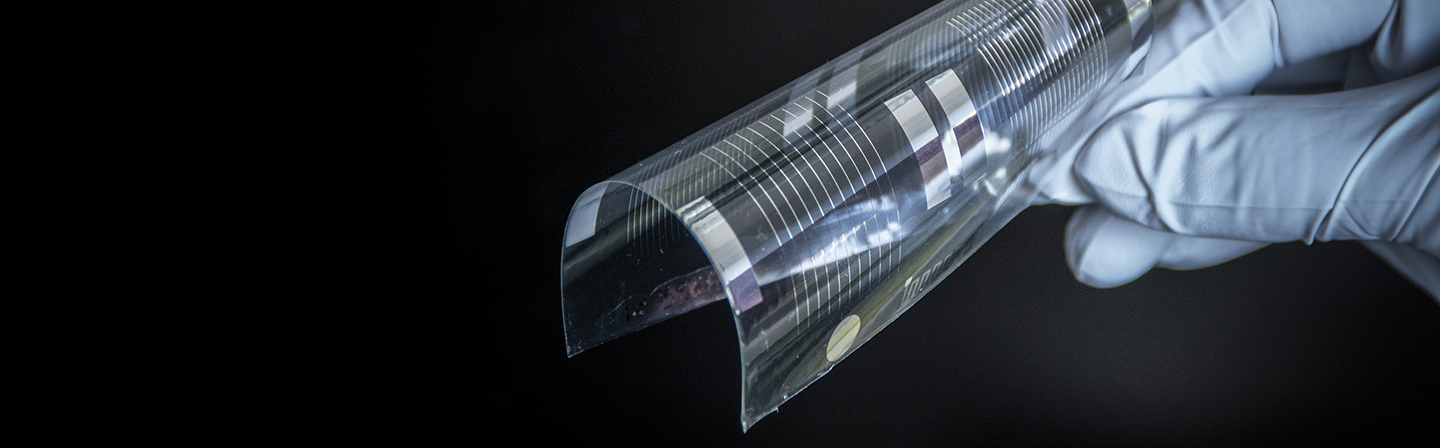

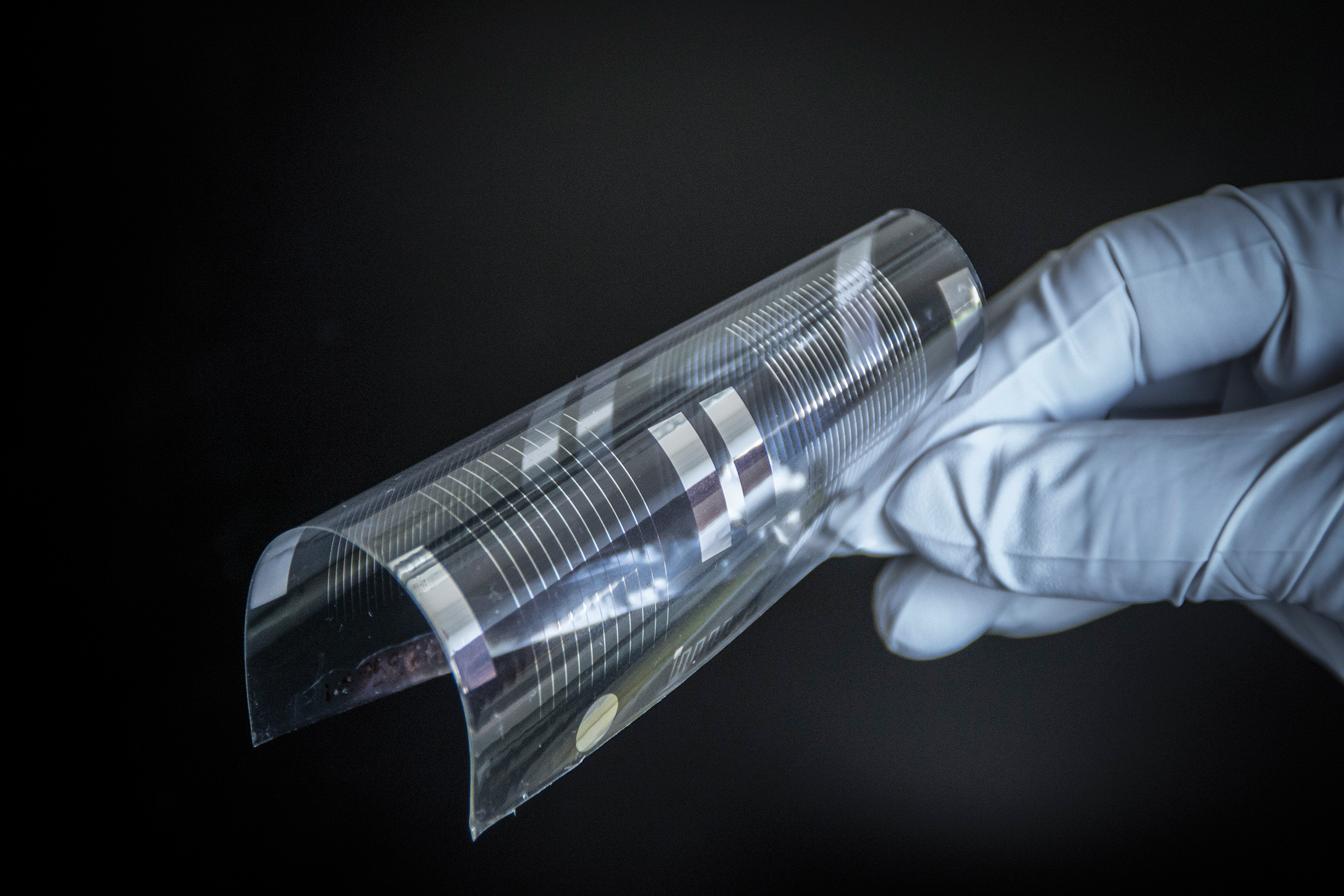

Am Fraunhofer FEP werden Leiterbahnen und organische Dünnschichttransistoren in Vakuumtechnologie entwickelt. Als Basistechnologie wird dafür die Abscheidung von Magnesium durch thermische Verdampfung im Hochvakuum genutzt. Magnesium ist als biodegradierbares und biokompatibles Metall bekannt und bereits als absorbierbares Implantatmaterial im klinischen Einsatz. Die Herausforderung besteht darin, dieses Metall auch auf biodegradierbaren Polymerfolien abzuscheiden, auf denen Magnesium in normaler Prozessführung nicht ausreichend haftet. Durch geeignete Vorbehandlung der Substrate mittels Kombination von Trocknung, Plasmabehandlung und Verwendung von Saatschichten konnten inzwischen fein strukturierte Leiterbahnen in hoher Qualität dargestellt werden.

“Wir stehen nun bereit, diese Ergebnisse auf der productronica 2017, auf dem Silicon-Saxony-Gemeinschaftsstand, in der Halle B1, Stand Nr. B1-416 mit interessierten Partnern aus Industrie und Wissenschaft zu diskutieren, um sie zeitnah in die Praxis umsetzen zu können“, erklärt Dr. Michael Hoffmann vom Fraunhofer FEP und Leiter des Projekts bioElektron.

Über bioELEKTRON:

www.fep.fraunhofer.de/de/ueber-uns/projekte/bioElektron.html

Fraunhofer FEP auf der productronica 2017 (SEMICON und FlexEurope)

Messestand:
Silicon-Saxony-Gemeinschaftsstand, Halle B1, Stand Nr. B1-416

Vorträge:
2017FLEX Europe Conference:
Mittwoch, 15.11.2017, 14:35 Uhr, ICM 1. OG, Raum 14c
„Biodegradable flexible conductor structures“, Dr. Michael Hoffmann, Fraunhofer FEP

Productronica:
Mittwoch, 15.11.2017, 10:45 Uhr, Halle B1 techLounge / B1.168
„CMOS based microdisplays, imagers, sensors by OLED/OPD“, Bernd Richter, Fraunhofer FEP

Innovation Forum
Halle B2, neben Stand 457 OE-A Organic and Printed Electronics Association

Mittwoch, 15.11.2017, 15:00 Uhr, Halle B2 / 453
Session: Printed Electronics Insights: Advancing Wearables
Electronics and OLED lighting in textiles, Jan Hesse, Fraunhofer FEP

Donnerstag, 16.11.2017, 15:00 Uhr, Halle B2 / 453
Session: Printed Electronics Insights: Applications and New Developments
Ultra-thin glass as a substrate and encapsulant for bendable OLED devices fabricated in Roll-to-Roll, Dr. Stefan Mogck, Fraunhofer FEP
